Als Zulieferer von großen Leistungstransformatoren habe ich aus erster Hand gesehen, wie wichtig die richtigen Kühlmethoden für diese schweren Geräte sind. Große Leistungstransformatoren sind das Rückgrat elektrischer Energiesysteme. Sie erhöhen oder senken die Spannung, um eine effiziente Stromübertragung zu gewährleisten. Doch während des Betriebs erzeugen sie eine Menge Wärme, und wenn sie nicht richtig gehandhabt wird, kann diese Wärme zu schwerwiegenden Problemen wie verringerter Effizienz, vorzeitiger Alterung und sogar katastrophalen Ausfällen führen. Schauen wir uns also die verschiedenen Kühlmethoden für große Leistungstransformatoren an.
Öl-Tauchkühlung
Eine der gebräuchlichsten Kühlmethoden für große Leistungstransformatoren ist die Ölkühlung. Bei diesem Aufbau werden der Kern und die Wicklungen des Transformators in ein spezielles Isolieröl getaucht. Dieses Öl erfüllt einen doppelten Zweck: Es fungiert als elektrischer Isolator und als Kühlmittel.
Beim Betrieb des Transformators wird die vom Kern und den Wicklungen erzeugte Wärme an das Öl übertragen. Das erhitzte Öl steigt dann aufgrund seiner geringeren Dichte an die Oberseite des Transformatorkessels. Oben wird das Öl gekühlt, indem es durch externe Kühler oder Wärmetauscher geleitet wird. Das abgekühlte Öl fließt dann zurück zum Boden des Tanks und erzeugt so einen natürlichen Konvektionskreislauf.
Es gibt zwei Hauptarten der Öl-Tauchkühlung:
- ONAN (Öl Natural Air Natural): Dies ist die einfachste Form der Ölkühlung. Die Wärmeübertragung vom Öl an die Umgebungsluft erfolgt auf natürliche Weise, ohne erzwungene Luft- oder Ölzirkulation. Es handelt sich um eine zuverlässige und kostengünstige Option für kleinere bis mittelgroße große Leistungstransformatoren. Allerdings ist seine Kühlkapazität begrenzt, sodass es möglicherweise nicht für Transformatoren mit sehr hoher Leistung geeignet ist.
- ONAF (Oil Natural Air Forced): Bei dieser Methode blasen Ventilatoren Luft über die Kühler und erhöhen so die Wärmeübertragungsrate vom Öl zur Luft. Dadurch wird die Kühlleistung im Vergleich zu ONAN deutlich verbessert. ONAF wird üblicherweise für mittlere bis große Leistungstransformatoren verwendet. Erfahren Sie mehr über unsKundenspezifische Leistungstransformatorendie diese Kühlmethoden nutzen können.
Zwangsweise – Ölkühlung
Für noch größere Leistungstransformatoren mit extrem hohen Nennleistungen werden häufig Methoden der Zwangsölkühlung eingesetzt.
- OFAF (Oil Forced Air Forced): Bei der OFAF-Kühlung werden Pumpen verwendet, um das Öl durch den Transformator und die Kühler zu zirkulieren. Gleichzeitig blasen Ventilatoren Luft über die Heizkörper. Diese Kombination aus erzwungener Öl- und erzwungener Luftzirkulation steigert die Kühleffizienz erheblich. Die Pumpen sorgen dafür, dass das Öl schnell von den heißen Teilen des Transformators zu den Kühlern transportiert wird, und die Lüfter tragen dazu bei, die Wärme schneller von den Kühlern abzuleiten.
- ODAF (Oil Directed Air Forced): ODAF ist eine erweiterte Version von OFAF. Zusätzlich zur erzwungenen Öl- und Luftumwälzung wird der Ölstrom zu bestimmten Bereichen des Transformators geleitet, in denen die Wärmeentwicklung am höchsten ist. Dieser gezielte Kühlansatz verbessert die Kühleffizienz weiter und ermöglicht es dem Transformator, höhere Leistungslasten zu bewältigen. UnserUmspannwerk-TransformatorModelle können diese fortschrittlichen Kühltechnologien enthalten.
Wasser - Kühlung
Wasserkühlung ist eine weitere Option für große Leistungstransformatoren, insbesondere in Situationen, in denen der Platz begrenzt ist oder ein hohes Maß an Kühleffizienz erforderlich ist.
- Öl-Wasser-Kühlung: Bei dieser Methode wird ein Wärmetauscher verwendet, um die Wärme vom Transformatoröl auf Wasser zu übertragen. Das Wasser transportiert dann die Wärme vom Transformator ab. Das abgekühlte Öl wird dann zum Transformator zurückgeführt. Diese Methode ist sehr effizient, da Wasser eine hohe spezifische Wärmekapazität hat, d. h. es kann bei nur geringem Temperaturanstieg große Wärmemengen aufnehmen.

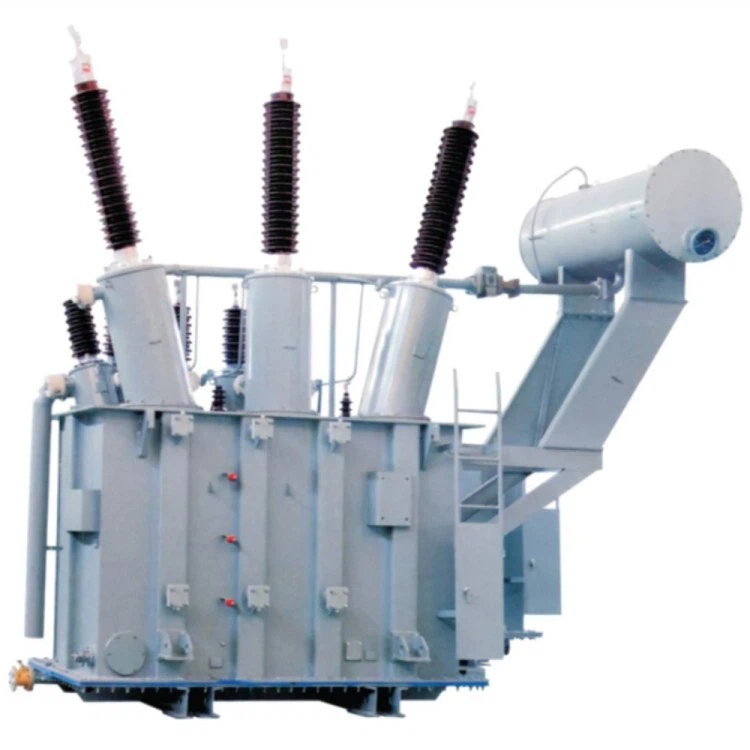

- Direkte Wasserkühlung: In einigen Fällen können die Transformatorwicklungen direkt mit Wasser gekühlt werden. Diese Methode erfordert jedoch sehr strenge Isolierungs- und Wasseraufbereitungsmaßnahmen, um elektrische Kurzschlüsse zu verhindern. Dies ist eine komplexere und teurere Option, kann jedoch eine hervorragende Kühlleistung für Transformatoren mit extrem hoher Leistung bieten. Schauen Sie sich unsere anWechselstromtransformatorAngebote, die möglicherweise mit Wasserkühlungsoptionen verfügbar sind.
Gas - Kühlung
Die Gaskühlung ist eine weniger verbreitete, aber aufstrebende Option für große Leistungstransformatoren.
- SF6-Gaskühlung (Schwefelhexafluorid).: SF6-Gas wird sowohl als elektrischer Isolator als auch als Kühlmittel verwendet. Es verfügt über ausgezeichnete dielektrische Eigenschaften und gute Wärmeübertragungsfähigkeiten. Der Transformator ist in einem versiegelten, mit SF6-Gas gefüllten Tank eingeschlossen. Die vom Transformator erzeugte Wärme wird auf das Gas übertragen, das dann abgekühlt wird, indem es durch einen Wärmetauscher geleitet wird. SF6-gasgekühlte Transformatoren werden aufgrund ihrer kompakten Größe und Umweltfreundlichkeit im Vergleich zu einigen ölgefüllten Transformatoren häufig in Innenumspannwerken eingesetzt.
Faktoren, die die Auswahl der Kühlmethode beeinflussen
Bei der Auswahl einer Kühlmethode für einen großen Leistungstransformator müssen mehrere Faktoren berücksichtigt werden:
- Nennleistung: Transformatoren mit höherer Leistung erfordern im Allgemeinen effizientere Kühlmethoden. Beispielsweise könnte ein kleiner Verteilungstransformator gut mit ONAN-Kühlung funktionieren, während ein großer Übertragungstransformator wahrscheinlich eine OFAF- oder ODAF-Kühlung benötigen würde.
- Standort: Wenn sich der Transformator in einem heißen Klima oder einem Bereich mit eingeschränkter Belüftung befindet, ist möglicherweise eine stärkere Kühlmethode erforderlich. Außentransformatoren sind möglicherweise stärker auf Luftkühlungsmethoden angewiesen, während Innentransformatoren möglicherweise von Gaskühlung oder Wasserkühlung profitieren.
- Kosten: Die Anschaffungskosten des Kühlsystems sowie die Betriebs- und Wartungskosten sollten berücksichtigt werden. Beispielsweise können Wasserkühlungssysteme im Vergleich zu Luftkühlungssystemen teurer in der Installation und Wartung sein.
- Umweltauswirkungen: Einige Kühlmethoden, wie z. B. ölgefüllte Transformatoren, erfordern eine ordnungsgemäße Entsorgung und Verwaltung, um eine Umweltverschmutzung zu verhindern. Gaskühlungsmethoden hingegen müssen sicherstellen, dass das Gas ordnungsgemäß zurückgehalten wird, um Treibhausgasemissionen zu vermeiden.
Abschluss
Die Auswahl der richtigen Kühlmethode für große Leistungstransformatoren ist eine wichtige Entscheidung, die erhebliche Auswirkungen auf die Leistung, Lebensdauer und Kosteneffizienz des Transformators haben kann. Als Lieferant großer Leistungstransformatoren wissen wir, wie wichtig es ist, unseren Kunden die besten Kühllösungen anzubieten. Egal, ob Sie einen maßgeschneiderten Transformator mit einer bestimmten Kühlmethode oder eine Standardeinheit mit zuverlässiger Kühlung benötigen, wir haben das Richtige für Sie.
Wenn Sie auf dem Markt für große Leistungstransformatoren sind und die besten Kühloptionen für Ihre spezifischen Anforderungen besprechen möchten, zögern Sie nicht, Kontakt mit uns aufzunehmen. Wir sind hier, um Ihnen dabei zu helfen, die richtige Wahl zu treffen und sicherzustellen, dass Ihr elektrisches Energiesystem reibungslos und effizient läuft.
Referenzen
- Engineering von Umspannwerken für elektrische Energie von Turan Gonen
- Analyse und Entwurf von Energiesystemen von J. Duncan Glover, Mulukutla S. Sarma und Thomas J. Overbye
